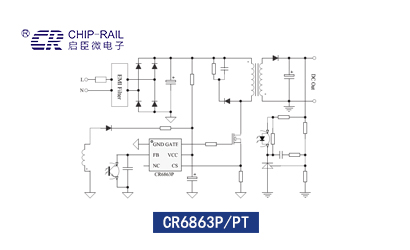

启达启臣微CR6863P/PT恒功率模式应用

产品概述：

CR6863P/PT是一款高集成度、低待机功耗的CCM+PFM混合电流模式PWM控制器。轻载时会降低频率，最低频率22kHz可避免音频噪声。提供了完整的保护功能，如cycle-by-cycle电流限制、OCP、OTP、VDD_OVP、UVLO等，提供SOT23-6L/DIP-8L的封装。

软启动：

VDD电源启动瞬间，芯片内部都将触发软启动功能，即在VDD电压达到UVLO_OFF以后，在大约2.5ms时间内，峰值电流从0上升到最大值峰值电流，以减少电源启动期间功率管电压应力。

功率输出：

采用特殊的驱动输出，采用软驱动模式，降低功率MOSFET开关噪声，同时减小了功率MOSFET开关损耗。

保护功能：

提供了丰富的保护功能，比如逐电流限制、UVLO、OTP、VDD_OVP等。当芯片检测到触发OTP和VDD_OVP保护并关断GATE，直到VDD降到UVLO_ON 以下系统才能重新启动。
