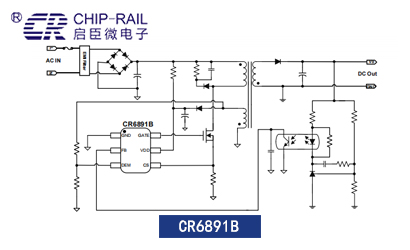

启达启臣微CR6891B隔离反激式PWM控制开关电源芯片

芯片应用模块：

数码产品适配器     锂电池充电器   AC-DC电源适配器   PC、TV辅助电源

芯片特征：

1、VDD过压保护(OVP)、过载保护（OLP）、内置过温保护(OTP)

2、CS频率抖动模式，优化EMI

3、CCM模式下达到65KHZ

4、保护功能如VDD过压保护(OVP)/过载保护（OLP）/内置过温保护(OTP)

5、高集成，低待机功耗

6、cycle-by-cycle电流限制、OCP、OTP、VDD_OVP、UVLO等

CR6891B工作模式：

CR6891B为多模式PWM控制器，在重载时CR6891B在CCM模式，频率65kHz，通过调节脉冲宽度控制输出电压。

谷底检测：

通过检测DEM引脚的电压来检测谷底，当检测到内部振荡器的下降沿到来后的下一个谷底时，功率MOS的下一个导通周期开始。

前沿消隐（LEB）：

芯片设计了300ns的前沿消隐电路，可以代替传统的外接RC滤波电路，简化了外围设计。

CS输入端：

CS引脚RC吸收设置可以有效过滤负压干扰、以及PCB布板不合理导致的开启尖峰电压进入CS PIN，避免CS误触发开关功能。外置RC吸收可以增大最小导通时间(Ton)，可以微调高低压OCP补偿效果。

AC_BO、AC_OVP和Vo_OVP检测：

CR6891B提供了可编程的线电压欠压、过压和输出过压保护功能，此功能通过DEM脚进行检测。通过内部设定的基准电流与DEM引脚流出的电流进行比较实现精确的线电压欠压和过压保护功能。
