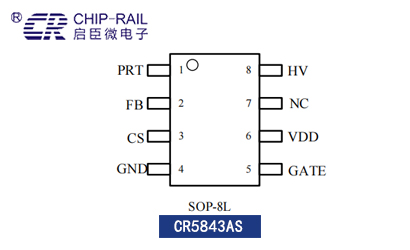

启达启臣微CR5843AS外置高压启动PWM控制IC

CR5843AS输入欠压保护和X-CAP放电：

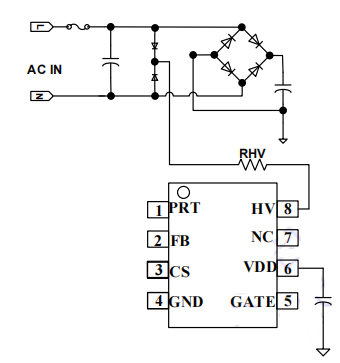

CR5843AS具有输入欠压保护检测功能，可通过外接HV电阻对输出欠压保护电压进行调节，其计算方法如下：

芯片还集成了X-CAP电容放电功能，通过检测HV脚电压，判断电源开关是否断开，若开关断开，系统进入X-CAP放电状态。

两级OCP控制：

为了满足高输出电平下的峰值电流输出要求，CR5843AS设置了两级OCP保护阈值。这两个阈值分别对应正常的OCP保护和峰值功率保护，并且这两个阈值都是内部补偿的，当初级侧电感电流超过OCP阈值时，OCP定时器开始计数，60ms后，发生OCP。

绿色节能模式：

当系统判断到负载变轻时，芯片进入绿色模式，逐渐开始降频，芯片设置最小功率频率为22kHz。负载继续变轻，芯片将进入CRM跳频模式，同时采用CCM+QR+CRM混合控制模式以减小系统损耗，达到绿色节能的目的。

保护功能模式：

芯片提供了丰富的保护功能，如cycle-by-cycle电流限制、UVLO、输出过压保护、外置过温保护、输出二极管短路保护、OTP、VDD过压保护以及输出过压保护等；芯片并提供所有引脚悬空保护。当芯片检测到触发保护并关断GATE，直到VDD降到UVLO_ON以下系统才能重新启动。

可编程OCP和峰值输出电流控制：

CR5843AS设置两级输出电流保护阀值，这两个阈值分别对应正常的OCP保护和峰值功率保护。OCP环路确保输出OCP一致性，并且只与匝数比N和RCS电阻相关。输出保护电压阈值VREF_OCP的规范为0.296V(典型值)。

其中N为初级绕组和次级绕组的匝数比。
