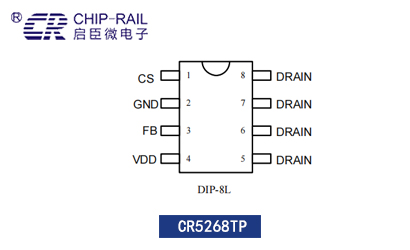

CR5268TP启达启臣微PWM绿色节能电源芯片

CR5268TP内置65kHz开关频率，软启动功能可以减少MOSFET应力，是一款高集成度、低待机功耗的电流模式PWM控制开关芯片，系统采用CCM+PFM混合控制模式以减小系统损耗，达到绿色节能的目的，同时简化了电路系统应用设计，提供的保护功能有VDD过压保护/过温保护/过载保护和输出二级管短路保护功能。

适配器应用实际最大功率必须保证足够的DRAIN散热面积，测试条件40℃环境温度。增加散热面积或风冷来减小热阻可以获得更高的输出功率。

同步斜坡补偿消除次谐波振荡：

电流模式控制比普通的电压模式控制具有很多优点，内置一个同步的斜坡补偿可以提高系统的稳定性，防止电压毛刺产生的次谐波振荡。

内置频率抖动降低EMI技术：

CR5268TP具有频率抖动功能，即开关频率以65kHz为中心频率，在±6%的范围内小幅变化，从而分散了谐波干扰能量，简化了系统的设计。

内置前沿消隐电路简化外围设计：

IC设计了300ns的前沿消隐电路，它可以代替传统的外接RC滤波电路，简化外围设计。

绿色节能：

CR5268TP为多模式PWM控制器，在重载时工作在PWM模式，频率为65kHz，通过调节脉冲宽度控制输出电压。

软启动减少MOSFET应力：

VDD电源启动瞬间，芯片内部都将触发软启动功能，即在VDD电压达到UVLO_OFF以后，在大约4ms时间内，峰值电流从0上升到最大值峰值电流，以减少电源启动期间功率管电压应力。
