启达启臣微CR5159TN高能效PWM控制芯片

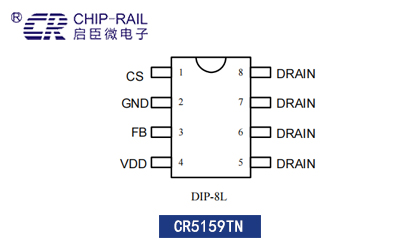

管脚描述：

CR5159TN功能如下：

功率输出：

CR5159TN采用特殊的驱动输出，采用软驱动模式，降低功率MOSFET开关噪声，同时减小了功率MOSFET开关损耗。

保护功能：

提供了丰富的保护功能，比如cycle-by-cycle电流限制、UVLO、OTP、 VDD_OVP等。当芯片检测到触发保护关断GATE，系统处于锁定状态，直到VDD下降到UVLO_ON 以下系统才能重新启动。

降低EMI技术：

频率抖动功能，即开关频率以65kHz为中心频率，在±6%的范围内小幅变化，从而分散了谐波干扰能量，扩展的频谱降低了窄带EMI，简化了系统的设计。

同步斜坡补偿：

芯片内置一个同步的斜坡补偿可以提高系统的稳定性，防止电压毛刺产生的次谐波振荡。

软启动功能：

VDD电源启动瞬间，芯片内部都将触发软启动功能，即在VDD电压达到UVLO_OFF以后，在大约2.5ms时间内，峰值电流从0上升到最大值峰值电流，以减少电源启动期间功率管电压应力。

芯片概述：

芯片系统采用CCM+PFM混合控制模式以减小系统损耗，IC集成了丰富的保护功能，简化了电路系统应用设计，DIP-8L的绿色封装，应用在电源适配器/充电器/存储设备电源上，内置前沿消隐电路，消隐时间简化了系统应用；内建频率抖动功能，降低EMI；轻载降低频率，最低22KHZ可以避免音频噪声；内置软启动，可以减少系统启动时 MOSFET的应力，全电压范围待机低于75mW，满足能效六级要求。
