金胜特功率MOS管JST5N60P/F场效应管
JST5N60P/F适用于5.0A/600V, RDS(on)=2.5Ω @VGS=10V的应用，同时广泛适用于AC-DC开关电源，DC-DC电源转换器，高压H桥PMW的马达驱动。
全国服务热线：152-1871-9208
在线咨询金胜特功率MOS管JST5N60P/F场效应管
| 升温低 功耗低 更稳定 | |||||

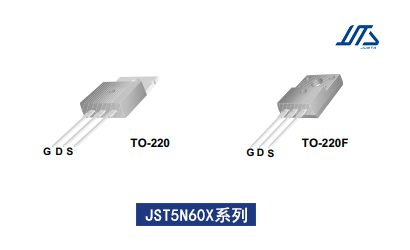

| 产品名称 | 产品型号 | 封装 | 电流 | 电压 | 代替或兼容 |
| MOS管 | JST5N60P | TO-220 | 5A | 600V | FQP5N60C /KHB4D5N60P |
| JST5N60F | TO-220F | 5A | 650V | FQPF5N60C /KHB4D5N60F | |
JST5N60P/F(特性参数值TC=25℃）
| 参数说明 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 漏源反向电压 | BVDSS | VGS=0V, ID=250uA | 600 | —— | —— | V |
| 漏源截止电流 | IDSS | VDS=600v,VGS=0V | —— | —— | 1 | μA |
| 栅源截止电流 | IGSS(F/R) | VGS=f30V,VDS=0V | —— | —— | ±100 | μA |
| 通态电阻 | RDS(ON) | VGS=10V,ID=2.25A | —— | —— | 2.5 | Ω |
| 漏源极开启电压 | VGS(th) | VDS=VGS,ID=250μA | 2.0 | 4.0 | V | |
| 跨导 | gFS | ID=2.25A,VDS=40V | —— | 4.7 | —— | S |
