启达启臣微CR5213/C/D/E/T内置700V功率开关BJT原边反馈电源芯片

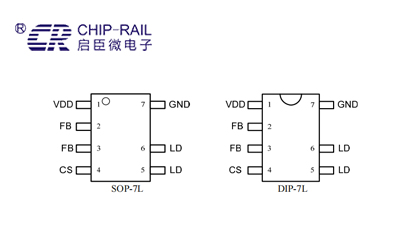

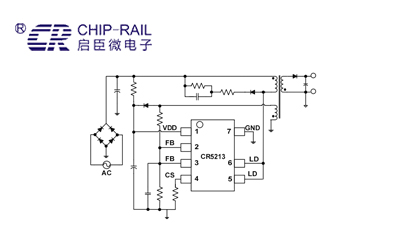

CR5213/C/D/E/T采用反激式电路拓扑，输出和输入高压使用变压器隔离。在这种反激拓扑中，开关管导通时，变压器储存能量，负载电流由输出电容提供；开关管关断时，变压器将储存的能量传递到负载和输出滤波电容，以补偿电容单独提供负载电流所消耗的能量。

启动电流非常小，能快速将VDD电压充电超过UVLO阈值。启动电阻分别连接到直流高压端和功率MOSFET的GATE端之间。通过功率MOSEFT的源端到VDD端之间内部寄生二极管来给VDD电容充电。因此可以用一个较大的启动电阻（4M左右）来降低待机功耗。

在空载或者很轻载时，很低的PWM频率将导致反馈信号的失真和输出电压的上升，应选择恰当的假负载电阻值，以将输出电压控制在最大输出电压规格范围内。由于假负载电阻同时也会增大空载功耗，在允许的情况下，选取其电阻值时要综合考虑空载输入功率及空载输出电压是否满足要求。对于充电器应用，为满足电池自放电要求，用一个串联电阻和稳压电路替代假负载电阻。不过，在没有此要求的设计中，可以使用一个标准电阻。
