启达启臣微CR6345/7/8/9内置600V功率开关MOSFET原边电源芯片

CR6345/7/8/9采用原边反馈控制，在任何情况下，变压器电感电流必须工作在DCM模式。下列为宽电压输入，电感电流工作在DCM模式的设计。

在空载或者很轻载时，很低的PWM频率将导致反馈信号的失真和输出电压的上升，应选择恰当的假负载电阻值，以将输出电压控制在最大输出电压规格范围内。由于假负载电阻同时也会增大空载功耗，在允许的情况下，选取其电阻值时要综合考虑空载输入功率及空载输出电压是否满足要求。

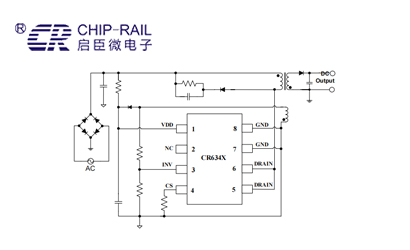

系列采用反激式电路拓扑，输出和输入高压使用变压器隔离。在这种反激拓扑中，开关管导通时，变压器储存能量，负载电流由输出电容提供；开关管关断时，变压器将储存的能量传递到负载和输出 滤波电容，以补偿电容单独提供负载电流所消耗的能量。

为了确保系统的正常工作内置了多重保护措施。这些保护措施包括欠压锁定，VDD过压保护，软启动，过温保护，逐周期电流限制，VOUT过压保护，FB引脚悬空保护，输出短路保护，内置前沿消隐电路等多种功能。
