启达启臣微CR5218RSG原边自供电双绕组电源芯片

CR5218RSG主要特点：

内置自供电功能，省供电二极管

原边检测拓扑结构，无需光耦和TL431

全电压范围内高精度恒压和恒流输出

可编程CC/CV模式控制

用多模式控制的效率均衡技术

内置输出线电压补偿功能

内置初级电感量偏差补偿功能

内置全电压功率自适应补偿功能

内置过温度保护功能

内置FB开路和短路保护功能

内置前沿消隐

逐周期过流保护

高功率密度封装，四引脚散热

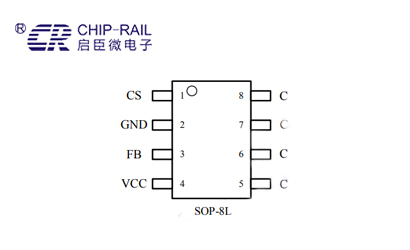

SOP-8L绿色封装

产品概述：

一款自供电双绕组的高性能原边检测控制的PWM开关，内部采用了多模式控制的效率均衡技术，用于优化芯片系统待机功耗和提升效率，同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术，保证了芯片在批量生产过程中CC/CV输出精度，内置的全电压功率自适应补偿技术保证了系统在全电压范围（90V~264V）内输出恒定的电流。它采用自供电原边控制方式，因此不需要TL431和光耦，也不需要供电二极管，可以在双绕组的条件下工作。同时为了确保系统的正常工作内置了多重保护措施。这些保护措施包括欠压锁定（UVLO），VCC电压钳位，过温保护（OTP），逐周期电流限制（OCP），CS引脚悬空保护，输出短路保护，内置前沿消隐电路等。芯片供电电源VCC可以不用辅助绕组提供，当VCC低于进入欠压锁定的阈值电压时，开关将会被关断，随后系统自动进入重启状态。
