PCB版设计需要遵循的事项：

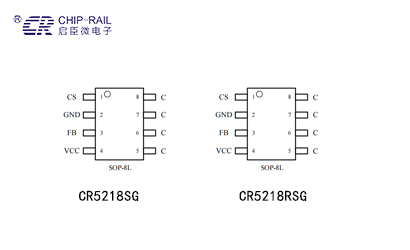

设计CR5218SG与CR5218RSG的PCB时，需要遵循以下准则：VCC电容：推荐选用2.2uF贴片X7R材质电容，耐压≥6.3V或高频低阻电解电容4.7uF/10V。VCC的电容需要紧靠芯片VCC和GND引脚,芯片VCC引脚若悬空会或引线过长都会造成芯片VCC引脚击穿损坏；

CS电流采样电阻：CS电流采样电阻要紧靠芯片CS和GND引脚；FB采样引脚：接到FB的分压电阻必须靠近FB引脚，且节点要远离变压器原边绕组的动点，双绕组应用时还需注意取采样电阻是否满足耐压要求；

C引脚：适当增加C引脚的铺铜面积以提高芯片散热；

假负载取值：使用示波器探头测试VCC电容两端波形电压，需VCC波形稳定,且VCC>3.2V时,假负载阻值才符合要求。

输出电压如何计算：

CR5218SG与CR5218RSG通过分压电阻采样反馈电压，电阻分压后得到的电压与内部基准比较形成闭环后，来恒定输出电压VO。

两绕组方案输出电压计算公式：

三绕组方案输出电压计算公式：
