频率抖动软驱动电路CR5159TN启臣微提供完整保护功能
发布时间:2022-04-02 11:27:27 点击次数:248

启达频率抖动软驱动电路CR5159TN启臣微提供完整保护功能

CR5219

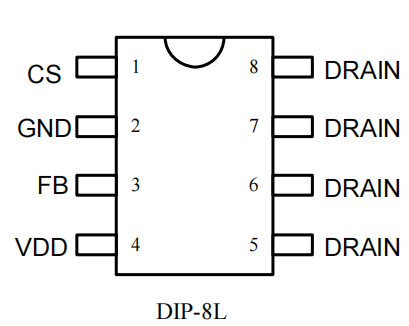

FB电压反馈引脚可以通过外接光耦到该引脚来进行环路调节,PWM的占空比由该引脚的电压和第一引脚的电流检测电压共同决定,VDD引脚为芯片的正常工作提供电压。通过频率抖动和软驱动电路的设计,降低开关噪声,简化了EMI设计,提供了如OCP、OTP、VDD_OVP、UVLO等功能。可以采用CCM+PFM混合控制模式以减小系统的损耗,设计了的前沿消隐电路,它可以代替传统的外接RC滤波电路简化外围设计。


CR5159TN系统工作频率与FB电压示意图:

启达5219

FB电压随着负载减小而减小,当FB电压小于设定电压值VREF_GREEN时,内部模式控制器进入PFM,振荡器的工作频率随着负载的降低而降低,并最终钳位在22kHz附近,当FB电压继续减小时,内部模式控制器进入CRM模式,进一步降低待机功耗。

有多种保护功能:

比如cycle-by-cycle电流限制、UVLO、OTP、VDD_OVP等。当芯片检测到触发保护关断GATE,系统处于锁定状态,直到VDD下降到UVLO_ON 以下系统才能重新启动。
