针对同步整流CR40V20RSA和CR40V8RSA自供电输出5V可以这样选型：

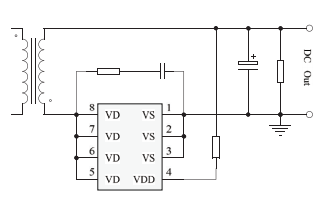

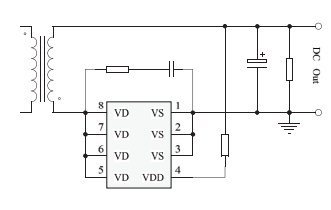

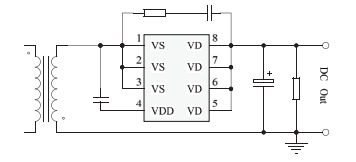

CR40V20RSA和CR40V8RSA管脚图如下：

注：实际应用最大功率必须保证足够的DRAIN和VD散热面积，测试条件40℃环境温度。

选型可应用模块：

小功率5V AC-DC电源适配器

手机充电器

低电压同步整流电路

二者主要特点：

耐压40V；

针对5V输出应用特别优化；

专利的同步整流控制技术；

VDD自供电模块和VDD欠压保护；

都是采用SOP-8L的绿色封装；

检测变压器输出端绕组实现同步整流控制。

原理：

该系列芯片是高性能，结构简单，外围电路精简的同步整流芯片。

同步整流IC通过检测变压器输出端绕组实现精确的同步整流控制，降低热损耗，更容易满足高能效要求，其自供电特点能分别用于正端、负端，方便设计。
