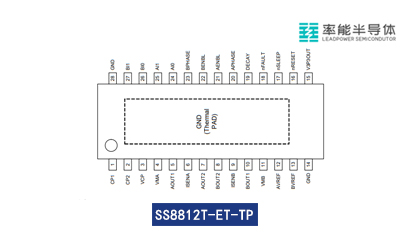

率能半导体SS8812T满足双通道H桥双极步进电机控制马达驱动芯片

SS8812T产品特征：

低导通阻抗的金属氧化物半导体场效应晶体管(MOSFET)

带散热片的表面贴装封装

固定频率下电流控制可选择-2bits电流控制，提供4个电流台阶

内置3.3V基准电压

PWM控制接口

保护特性：

–过流保护(OCP)

–热关断(TSD)

–欠压闭锁(UVLO)

–故障显示Pin（nFAULT）

产品概述：

提供低功耗睡眠模式来关断内部电路，以达到非常低的静态电流。这种睡眠模式通过设置nSLEEP引脚来实现。内部关断功能包含过流保护，短路保护，欠压锁定保护和过温保护，并提供一个故障输出管脚nFAULT引脚。

电流调节：

通过电机绕组的电流由固定频率PWM电流调节或斩波电流来调节。当开启H桥时，通过绕组电感的电流以一定的速率上升，该速率由直流电压和绕组电感决定。一旦电流到达当前的斩波阈值，关断H桥以禁止电流上升，直到下一个PWM周期的开始。

保护电路：

芯片内包含有欠压保护电路，过流保护电路和过温保护电路。

如果芯片温度超过安全范围，所有的H桥场效应管都将关断，并且nFAULT引脚将被拉低。一旦温度降至安全水平，将自动恢复正常工作。
