率能半导体SS6810R双桥两路H桥驱动步进电机马达驱动电源芯片
SS6810R最大输出40V/1A，兼容BD68610EFV，采用Pala-IN的驱动方式，有过温保护功能，过流嵌流及短路保护功能，低压保护功能高压保护功能和并行驱动模式。
全国服务热线：152-1871-9208
在线咨询率能半导体SS6810R双桥两路H桥驱动步进电机马达驱动电源芯片兼容BD68610EFV

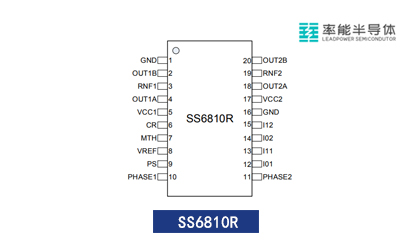

| 产品型号 | 封装类型 | 兼容型号 |
| SS6810R | eTSSOP20 | Rohm BD68610EFV |
绝对最大额定值（如无特殊规定，Ta=25℃：）
| 参数 | 符号 | 数字 | 单位 |
| 电源电压 | VCC1,2 | -0.2~42 | V |
| 逻辑输入电压 | VIN | -0.2~5.5 | V |
| 输出电流（DC） | lout | 1 | A/Phase |
| RNF1,2 管脚电压 | VRNF | 0.7 | V |
| 功耗 | Pd | 1.0 (1) | W |
| 3.2 (2) | W | ||
| 工作温度 | Top | -25~+85 | ℃ |
| 储存温度 | Tstg | -55~+150 | ℃ |
SS6810R超温保护功能（TSD)
内置有热关断电路，当芯片温度升至160℃以上时，H桥关断，当温度降至140℃以下时，自动恢复正常工作。然而，即使当TSD工作时，如果外部环境继续加热，过热会导致芯片破坏。
低压保护功能(UVLO):
内置有低压保护功能，以防止错误操作，如集成电路输出期间电源电压过低。当施加到VCC管脚的电压在9.4V(Typ.)下时，H桥电路才开始工作。该开关电压具有0.3V(Typ.)迟滞后，以防止噪声等误操作。请注意，此电路在省电模式下不工作。
过压保护功能(OVLO):
内置有过压保护功能，在电源电压过高时关断H桥输出和保护电机。
过流保护功能(OCP)：
内置有过流保护电路，以防当电机输出彼此短路或VCC-电机输出或电机输出-GND短路时烧坏芯片。
