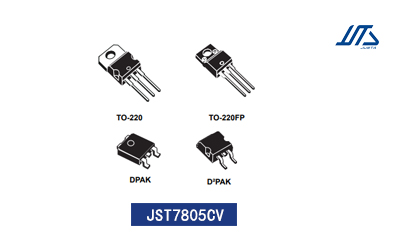

三端稳压JST7805CV正电压调节器集成电路电源芯片
JST7805CV适用于1.5A/5V的应用，输出电流高达1.5A，有热过载保护、短路保护和过载保护。
全国服务热线：152-1871-9208
在线咨询三端稳压JST7805CV正电压调节器集成电路电源芯片兼容L7805CV/KA7805
正电三端稳压器,内置有电流限制,过热保护，短路保护和过载保护，输出电压5V/6V/8V/9V/10V/12V/15V/18V/24V。
JST7805CV最大使用范围：
| 符号 | 参数名称 | 值 | 单位 |
| VI | 输出电压(Vo=5V-18V) (Vo=24V) | 30 | V |
| VI | 40 | V | |
| R©JC | 热阻抗（结-壳） | 5 | ℃/W |
| R©JA | 热阻抗-（结-大气） | 65 | ℃/W |
| TOPR | 工作温度范围 | 0-125 | ℃ |
| TOPR | 存储温度 | -65~150 | ℃ |
特性参数值：
（0℃＜TJ＜125℃，IO=500ma，VI=15V，CI=0.33μF，CO=0.1μF）
| 符号 | 参数名称和 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 | |
| VO | 输出电压 | TC=25℃ | 4.8 | 5.0 | 5.2 | V | |
5.0mA≤IO≥1.0A,PO≤15W VI=7V-20V | 4.75 | 5.0 | 5.25 | ||||
| Regline | 线性调整变化 | TJ=25℃ | VI=7V-20V | 4.0 1.6 | 100 | mV | |
| VI=8V-12V | 50 | ||||||
