启达启臣微CR3222内置高压MOS同步整流开关电源芯片兼容OB2223

CR3222故障保护：

具有完善的保护措施。保护功能包括：VDD过压保护，CS开路保护，逐周期限流保护，过功率保护，磁性饱和保护，过温保护等。

输出过载、短路保护：

系统上电后通过启动电阻对VDD电容充电，当VDD电压达到VDD_ON后IC开始“开关”能量转换工作，IC的VDD供电由连接到输出的二极管提供。

自动重启：

当发生故障时，比如输出过载，输出短路或者开路等，CR3222进入原自动重启工作模式。

过温保护：

最高工作温度设置在140℃，当IC的温度超过此温度，芯片进入过温保护状态，输出关断。为防止系统的连续开关，设置了30℃的滞洄。

工作描述：

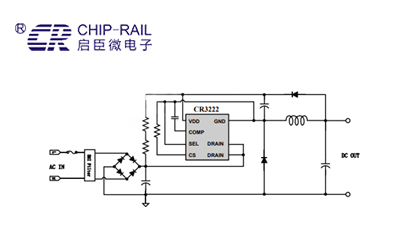

一款高精度高性能低成本电源芯片，适用于90VAC~264VAC输入电压的buck或flyback应用。芯片采用电流控制模式，内部集成高压功率开关管，采用SOP7L或DIP7L封装，高度集成和简单的拓扑结构简化外部元件数量。可使用工字电感作功率器件，简化PCB设计和节约成本。内建环路控制保证优异的动态响应性能。通过精确的电阻分压和内部基准电压比较，在全电压内可以获得精确的12V/18V输出电压，内建频率抖动降低EMI设计成本。
