JUSTA金胜特FJP13005H1功率三极管高电压开关
| 升温低 功耗低 更稳定 | |||||
| 产品名称 | 产品型号 | 封装 | 电流 | 电压 | 代替或兼容 |

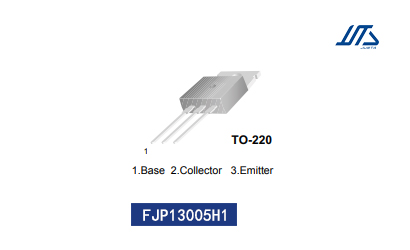

| 三极管 | FJP13005H1 | TO-220 | 4A | 400V | ST13005A /FJP3305H1 |
FJP13005H1特性参数值（TC=25℃）
| 符号 | 参数名称 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
| BVCEO(sus) | 集-射击穿电压 | IC=10mA,IB=0 | 400 | V | ||
| IEBO | 射-基截止漏电流 | VEB=9V,IC=0 | 1 | mA | ||
| hFE | 直流增益 | VCE=5V,IC=1A VCE=5V,IC=2A | 10 8 | 60 40 | ||
| VCE(sat) | 集-射饱和压降 | IC=1A,IB=0.2A IC=2A,IB=0.5A IC=4A,IB=1A | 0.5 0.6 1 | V V V | ||
| VBE(sat) | 基-射饱和压降 | IC=1A,IB=0.2A IC=2A,IB=0.5A | 1.2 1.6 | V V | ||
| Cob | 输出电容 | VCB=10V,f=0.1MHz | 65 | pF | ||
| fT | 特征频率 | VCE=10V,IC=0.5A | 4 | MHz | ||
| tON | 开通时间 | VCC=125V,IC=2A IB1=-IB2=0.4A RL=62.5Ω | 0.8 | μs | ||
| tSTG | 存储时间 | 4 | μs | |||
| tF | 下降时间 | 0.9 | μs |
