率能SS6286LV-DP-TP电机驱动双向DC马达芯片
发布时间:2022-10-13 10:18:46 点击次数:124

率能SS6286LV-DF-TP双向马达电机驱动芯片


保护机制说明

1)使用此IC时,当IC温度超过150℃(典型值),此是内置设计的IC过热保护电路会强制关闭部分驱动MOS晶体管,确保客户产品的安全。当IC温度降至120℃(典型值)是,IC会迅速自动恢复开始工作。

应用电路说明

应用电路上的挂载组件,说明如下:C1,C2为VCC输入电容:

1)吸收马达向电源释放的能量,稳定电源电压,避免IC因突波电压过高而被直接击穿,且有滤波之功能。

2)在马达启动的瞬间,能释放电流,帮助马达迅速启动。

3)VCC输入电容C2的选择需依照VCC的电压稳定性及马达负载电流大小去选择电容,如果VCC的电压文波较大或是马达负载电流较大,则须选择更大的电容值。

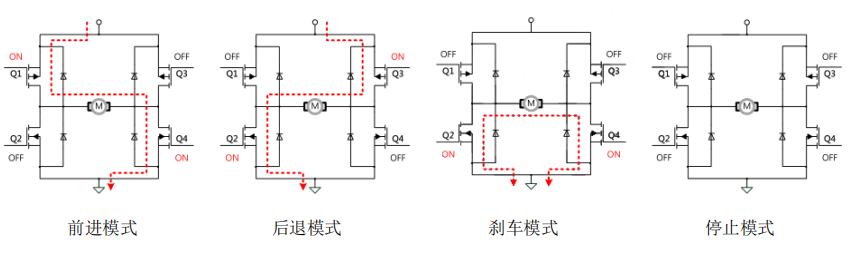

工作模式说明

基本工作模式

前进模式

前进模式定义:BI=L,FI=H,此时BO=L,FO=Hb)

后退模式

后退模式定义:BI=H,FI=L,此时BO=H,FO=Lc)

刹车模式

刹车模式定义:BI=H,FI=H,此时BO=L,FO=Ld)

停止模式

停止模式定义:BI=L,FI=L,此时BO=Open,FO=Open
