CR5842B采用高压700V工艺，实现瞬时启动。芯片用通过HV引脚的工作电流给VDD引脚的外部电容充电，直到VDD端的电压达到UVLO_OFF(典型值为14.5V)。芯片启动驱动整个电源开始工作后，芯片内部的高压启动电路关闭，由电源本身的VDD绕组供电，大大降低了待机功耗和系统功耗。然而，传统的PWM控制器总是通过外部启动电阻提供启动电流，这将总是在启动电阻上产生功耗。但为了降低待机功耗，增大启动电阻值会降低充电电流，但启动时间会更长。当电源被保护，输出关断，导致辅助绕组断电，VDD的电压开始下降，VDD的电压低于芯片VDD_OFF的关断电压(典型值9V)，控制电路关断，只有VDD的电压下降到5.0V，芯片才会进入重启序列。

19V3.42A的测试报告基于工程样机，输入电压范围宽，输出功率65W，恒压输出。控制IC采用启达（启臣微）的CR5842B。

CR5842B是700V高压启动器，具有优化的图腾驱动电路和电流型PWM控制器。

样机尺寸为114mm×45mm，AC264V输入待机功耗为88.0%，可满足“能源之星V2.0 VI能效”标准；具有“软启动、OCP、SCP、OTP自动恢复、OVP闭锁”等保护功能；振荡电路产生的速率抖动可以改善EMI特性。

原型变压器采用PQ2620磁芯(PC40材料)，变压器的绕线过程在详细资料有描述。

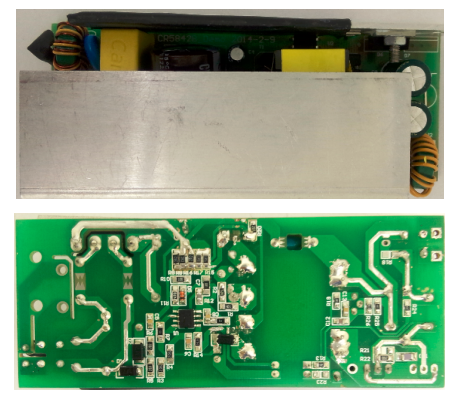

上面此图为19V3.42A的样机图
