启臣微电源芯片CR52177SC电源USB充电器设计实现5W恒流恒压宽电压输出

CR52177SC芯片概述：

1.满足最严格的能效标准，包含DoE VI，CoC V5 Tier2；

2.无需FB下偏电阻；

3.内置高压BJT 850V原边检测开关芯片；

4.设定变压器原/副边匝比来实现恒流大小输出功能；

5.短路保护，VCC钳位/欠压保护，过温OTP保护；

6.外围简单，无CS电阻和VDD自供电。

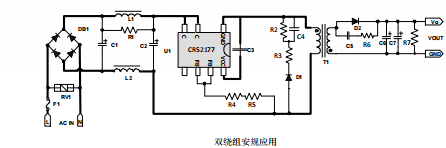

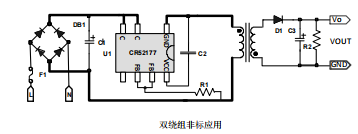

采用CR52177的反激式隔离AC-DC转换器的基本电路原理图参考如下所示：

USB充电器样机输入规格为90~264VAC，输出5V1A，在AC90V满足启动时间的条件下，实现AC264V待机功耗<64mW，全电压可以实现±3%的CC/CV输出精度；变压器采用EE13磁芯（PC40材质），具体电路/版图结构/变压器结构及工艺可见规格资料说明。样机选用的电源芯片采用了启臣微公司的CR52177SC，样机尺寸大小为33*29*17mm；体积小，低成本，高性能，良好的EMI特性，保护功能具备“软启动、OCP、SCP、OTP自动恢复”，可以省略TL431、光电耦合器以及辅助绕组供电，设定FB上偏电阻就可以实现恒压功能，传统的电源电路是通过外置启动电阻来向芯片提供启动电流，从而来启动PWM控制器开关。而CR52177却实现了内置高压启动模块，VCC电容推荐选用2.2uF耐压≥6.3V的X7R材质贴片电容，或高频低阻电解电容4.7uF/10V，因为芯片VCC自供电时电流较大,充电频率为芯片工作频率，ESR越大的电容发热会越大，无法为芯片提供足够的能量，造成环路不稳。所以不建议选用普通铝电解电容，PCB走线时GND引脚回路要尽量短、粗芯片所有电源都会经此脚流回电容负端。

PCB布局&布线示例：

以下表格是样机测试的部分输入特性，详情请见规格书。

本模板经过在不同的输入电压(从90V/60Hz到264V/50Hz)和不同负载条件下测试，得到的待机功耗、效率及平均效率如下。

                                             表1 待机功耗

                                      表2 输出100%负载下的输入特性

                                         表3 效率测试（PCB END）
