CR5843AS主要特点

高压启动

内置软驱动减少MOSFET应力

CCM+QR+CRM控制模式

内建同步斜坡补偿，消除次谐波震荡

内建频率抖动功能，降低EMI

内置65kHz开关频率

内置140kHz倍频工作模式

轻载降低工作频率

可编程外置过温保护,并触发Latch

可编程输出电流限制

VDD过压保护和输出过压保护功能，并触发Latch

内置前沿消隐电路

内置输出二极管短路保护

内置X_CAP放电保护

可编程输入欠压保护

内置过温保护，并触发Latch

过载保护

SOP-8L封装

产品概述

CR5843AS是一款高集成、高性能电流型PWM控制器，该控制电路在整个负载 范围内都有比较高的转换效率。芯片内部频率优化实现了优异的EMI效果，限制最小工作频率为22kHz，避免工作时产生噪声。CR5843AS提供了完整的保护功能，包括逐周期过流保护(OCP)，过载保护（OLP）,外部过温保护以及内部过温保护 ，输出二极管短路保护，输出过压保护和VDD过压保护。CR5843AS采用SOP-8L封装。

基本应用

开放式电源

适配器

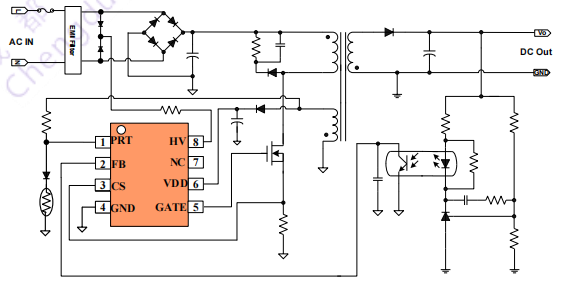

典型应用

管脚排列

管脚描述

芯片概述

CR5843AS 是一款高压启动、高集成度、低待机功耗的电流模式PWM控制器。S轻载时会降低频率，最低频率22kHz可避免音频噪声，系统采用 CCM+QR+CRM混合控制模式以减小系统损耗，达到绿色节能的目的。

启动部分

芯片集成高压启动电路，当VDD电压小于2.5V时，充电电流小于0.5mA；当VDD电压大于3V时，VDD充电电流达到2mA。当VDD电压上升到UVLO_OFF电压后，高压启动电路关闭。VDD电容维持系统工作直到辅助绕组给VDD电容提供能量。

绿色节能

对反激电源而言，主要的待机损耗包括传导损耗、开关损耗和控制芯片的损耗，而这些损耗都和开关频率有关。 在满载运行期间，芯片通过IPRT电流来决定系统的工作频率，系统以65kHz的固定频率运行；CR5843AS还具有峰值功率模式，满足峰值功率要求。当FB电压大于3.5V时，系统工作频率从65kHz上升至140kHz。当系统判断到负载变轻时，芯片进入绿色模式，逐渐开始降频，芯片设置最小功率频率为22kHz。负载继续变轻，芯片将进入CRM跳频模式。
