启达启臣微CR5215SG+CR40V20RSA充电器样机介绍参考：

该样机应用的尺寸为W*L*H=30*41.5*15.4mm，能适用于恒压宽输入电压范围，是一款全电压实现5V2.4A输出的充电器。AC100V满足启动时间的条件下，实现AC264V样机待机功耗仅为56mW；全电压输入时能够满足最严格的“COC_V5_T2”能效标准，满足EMI要求；全电压可实现5%电压、电流输出精度，芯片采用的是启臣微公司的控制芯片CR5215SG和同步整流芯片CR40V20RSA。

CR5215芯片作为充电器运用时，芯片首先工作在CC模式，并以恒定的输出电流对电池充电，当电池电压达到满电压时迅速切换到CV工作模式，输出电压通过变压器绕组反馈到FB端，采样电路采样到的FB端电压与误差放大器基准电压比较，放大以后再经过芯片内部环路调节控制使输出电压恒定。芯片还具有极低的静态工作电流，芯片待机功耗低于75mW。

样机变压器采用EF1510加厚磁芯（PC40材质），变压器绕制可见方案资料详细说明。

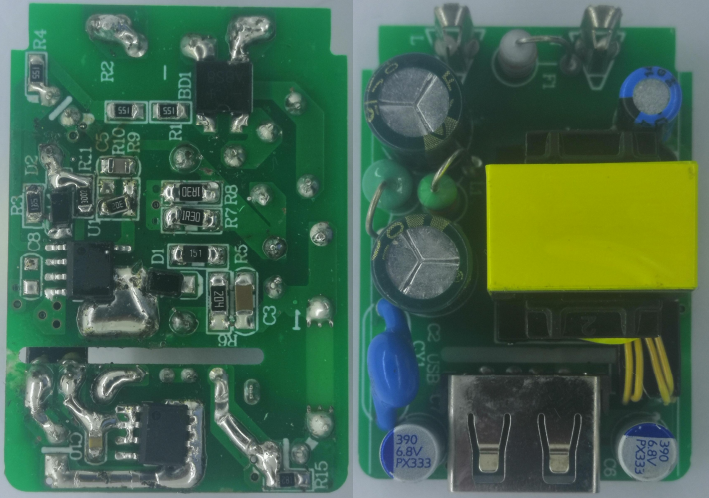

图中所示为CR5215SG+CR40V20RSA_5V2.4A 工程样机示意图

CR5215SG芯片介绍：

1.内置700V功率三极管；2.全电压范围内高精度恒压和恒流输出；3.动态负载响应；4.VDD过压、欠压、FB开路、短路保护，输出二级管保护等功能。

CR40V20RSA同步整流IC介绍：

1.兼容DCM模式和QR多种工作模式；2.内置40V耐压功率开关管；3.输出5V应用；4.VDD自供电模块；5.精确的同步整流控制。

工程样机的输入部分、输出部分、各种保护以及一些时序进行了测试，以下详解了部分测试方法及结果。从测试结果来看，以下各项测试均合格，能够满足大部分客户的要求。

IC温度测试数据：

在40℃环境下，满载输出测试结果：

保护功能测试：
